DIN 6796重载碟簧垫圈(HDS系列)是设计用于螺栓和螺钉连接的防松垫圈。它按DIN 6796设计制造，用于中等或高强度螺栓、螺钉的连接。
支承载荷大和弹性恢复使得HDS系列非常有效，螺栓拉力可以承受由于以下原因产生的松弛：易损件的磨损、蠕变、松弛、热膨胀、收缩，或密封件的压紧。HDS系列使
螺钉的弹性作用增加了数倍，它可以有效地取代普通弹簧垫圈，但不适用作锁紧垫圈、平垫圈组合。
由于HDS系列是可以对合或叠合的碟形弹簧。对合方式组合可增加碟簧组的变形量，叠合方式组合可增加碟簧组的弹簧力。理想的安装方式是尽可能压平，愈接近
压平状态，张力矩增加愈快，不需要扭矩扳手，就可得到适当的螺栓拉力。

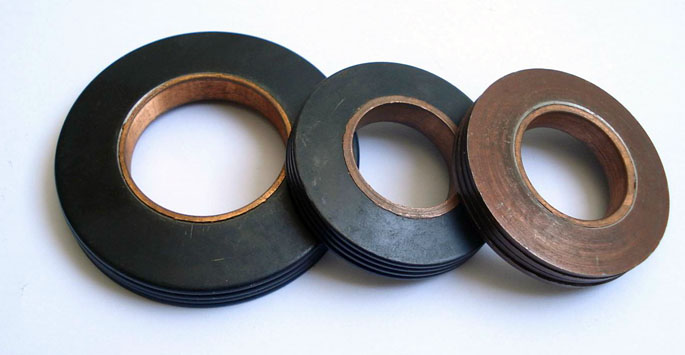

碟簧垫圈组件

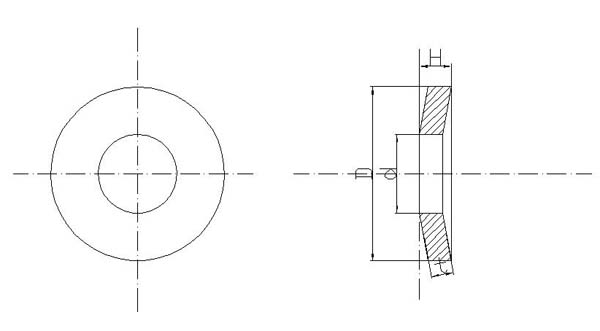

| 序号 |
公称尺寸 |
D/mm |
d/mm |
t/mm |
Hmax/mm |
Hmin/mm |
F/N |
Weight per 1000pcs |
|
| SY401 |
M2 |
5 |
2.2 |
0.4 |
0.6 |
0.5 |
630 |
0.05 |
| SY402 |
M2.5 |
6 |
2.7 |
0.5 |
0.72 |
0.61 |
950 |
0.09 |
| SY403 |
M3 |
7 |
3.2 |
0.6 |
0.85 |
0.72 |
1320 |
0.14 |
| SY404 |
M3.5 |
8 |
3.7 |
0.8 |
1.06 |
0.92 |
2400 |
0.25 |
| SY405 |
M4 |
9 |
4.3 |
1 |
1.3 |
1.12 |
3800 |
0.38 |
| SY406 |
M5 |
11 |
5.3 |
1.2 |
1.55 |
1.35 |
5500 |
0.68 |
| SY407 |
M6 |
14 |
6.4 |
1.5 |
2 |
1.7 |
8600 |
1.42 |
| SY408 |
M7 |
17 |
7.4 |
1.75 |
2.3 |
2 |
11300 |
2.51 |
| SY409 |
M8 |
18 |
8.4 |
2 |
2.6 |
2.24 |
14900 |
3.1 |
| SY410 |
M10 |
23 |
10.5 |
2.5 |
3.2 |
2.8 |
22100 |
5.13 |
| SY411 |
M12 |
29 |
13 |
3 |
3.95 |
3.43 |
34100 |
12.35 |
| SY412 |
M14 |
35 |
15 |
3.5 |
4.65 |
4.04 |
46000 |
21.44 |
| SY413 |
M16 |
39 |
17 |
4 |
5.25 |
4.58 |
59700 |
30.19 |
| SY414 |
M18 |
42 |
19 |
4.5 |
5.8 |
5.08 |
74400 |
38.68 |
| SY415 |
M20 |
45 |
21 |
5 |
6.4 |
5.6 |
93200 |
48.52 |
| SY416 |
M22 |
49 |
23 |
5.5 |
7.05 |
6.15 |
114000 |
63.07 |
| SY417 |
M24 |
56 |
25 |
6 |
7.75 |
6.77 |
131000 |
92.3 |
| SY418 |
M27 |
60 |
28 |
6.5 |
8.35 |
7.3 |
154000 |
112.13 |
| SY419 |
M30 |
70 |
31 |
7 |
9.2 |
8 |
172000 |
168.92 | |
